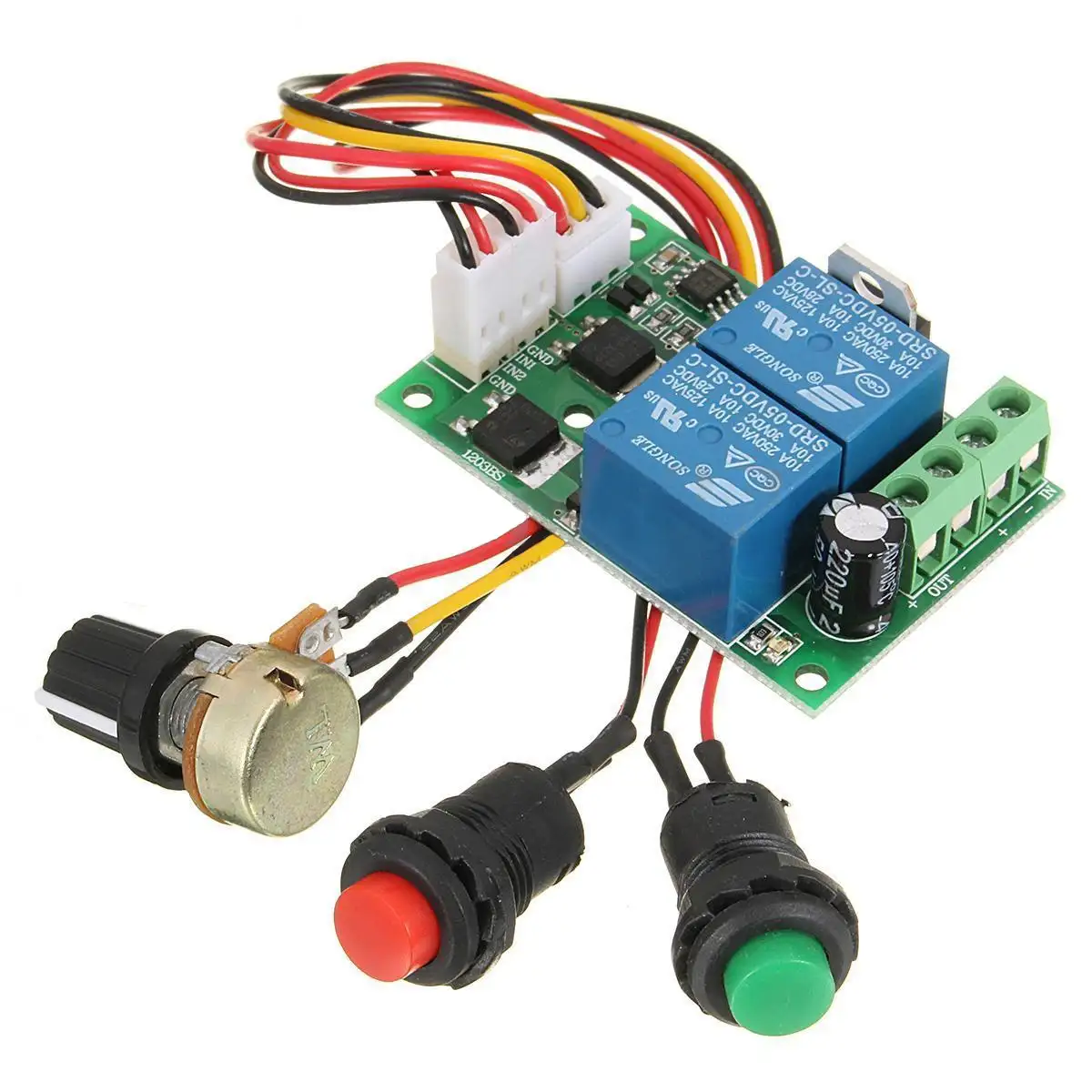

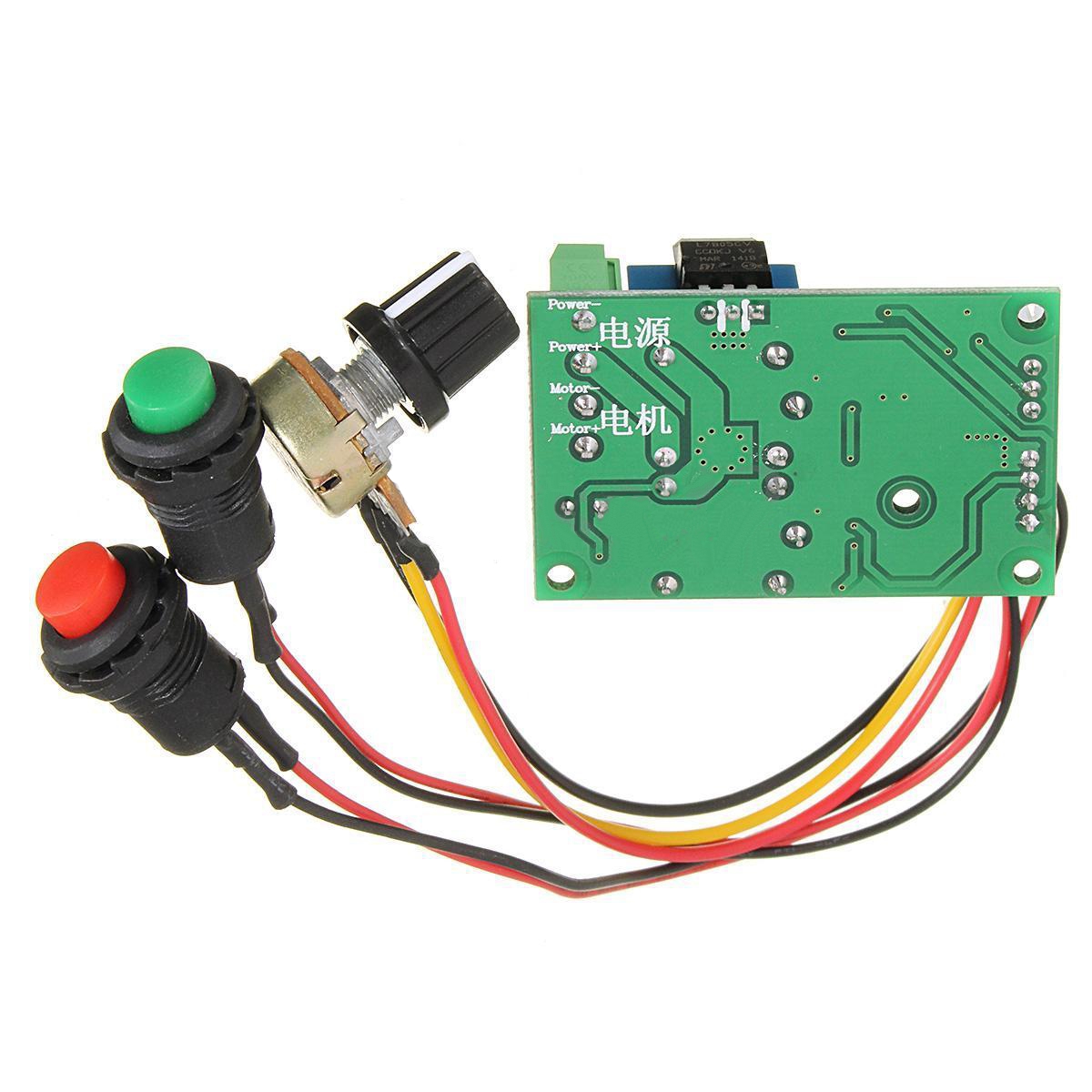

Maximum 3A-es folyamatos működésre képes DC kefés motor PWM szabályzó.

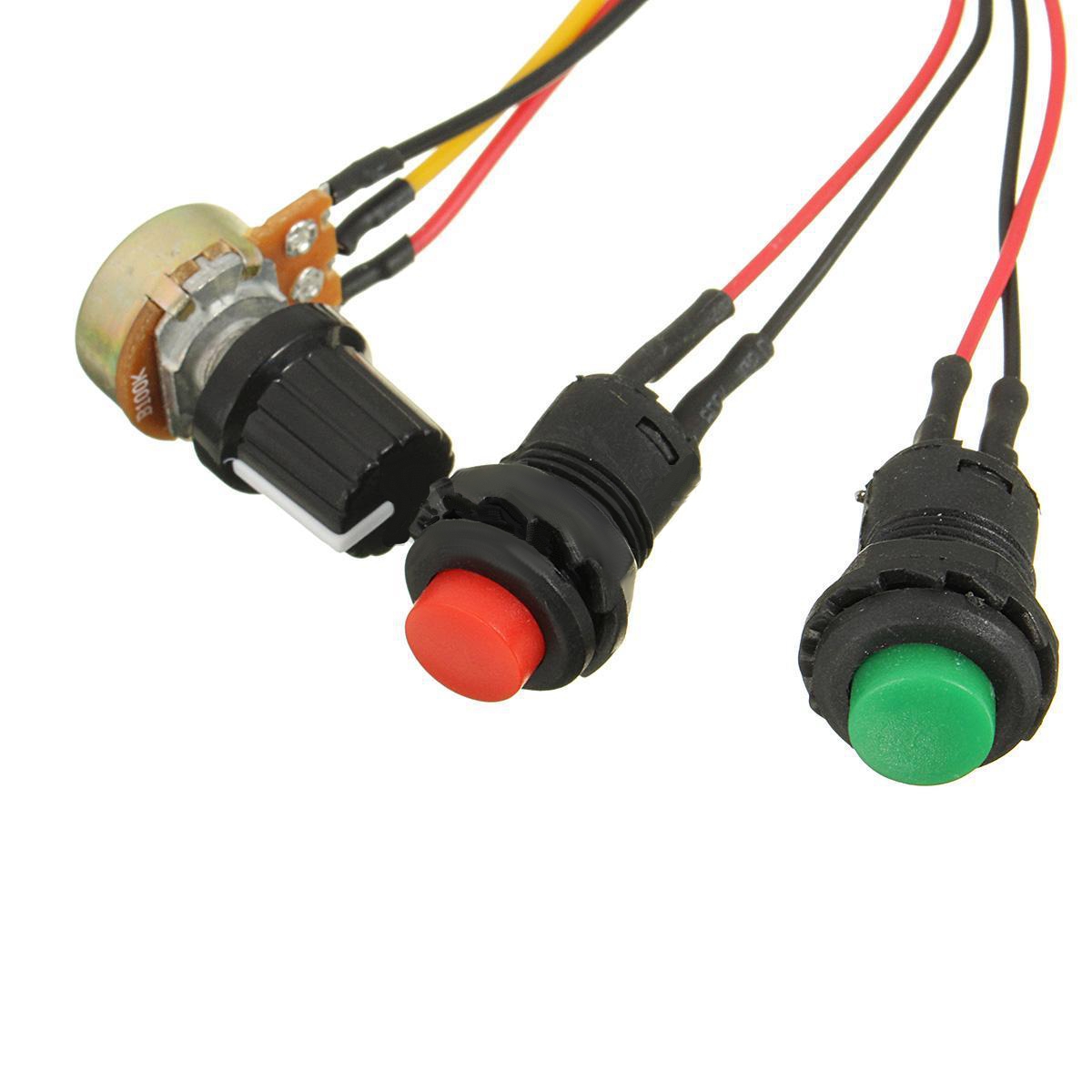

A kimenet a potméterrel állítható, a piros és a zöld gomb folyamatos nyomva tartása szükséges a két irányhoz.
Ezen a változaton is 3-állású kapcsolóval a gombok helyett a fix hajtás megoldható (moment vagy tartó kapcsolóval is), de a kategóriában rengeteg egyéb szabályzót is talál.
Opcionálisan hűtőbordával rendelhető, ha nem időszakos (moment gombos nyomvatartáshoz) használathoz tervezik.
Ezen a változaton is 3-állású kapcsolóval a gombok helyett a fix hajtás megoldható (moment vagy tartó kapcsolóval is), de a kategóriában rengeteg egyéb szabályzót is talál.
Opcionálisan hűtőbordával rendelhető, ha nem időszakos (moment gombos nyomvatartáshoz) használathoz tervezik.
Specification:
Material: Circuit Board+Electronic Components
Input supply voltage: 6V-24VDC
The maximum continuous output current: 3A
Duty Cycle adjustable: 0%-100%
Wire Length: 20cm/7.87"(appr.)

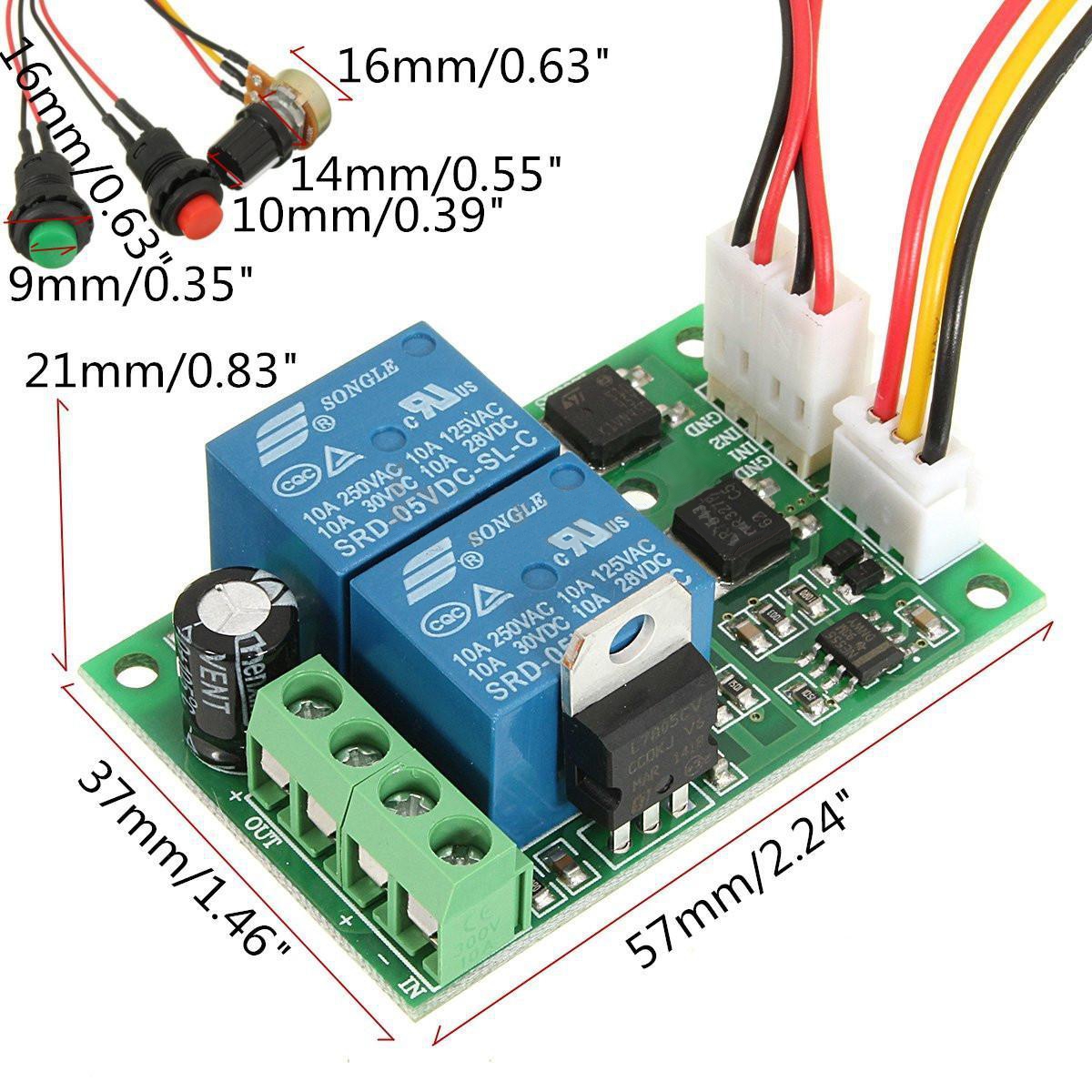

Size: (L)X(W)X(H) 57X37X21mm/2.24"X1.46"X0.83"(appr.)
Features
Enable to provide a continuous current of 3A to your DC motor or other DC load.
Control the forward or reverse direction and the stop of DC motor by button switch.
Press the red button, the motor reverses rotates; and release the button, the motor stops.
Press the green button, the motor clockwise rotates; and release the button, the motor stops.
Operating instruction:
Before you attempting to wire the controller, make sure power is off.
WARNING: Do not reverse postive and negative power loads.This will damage the controller.

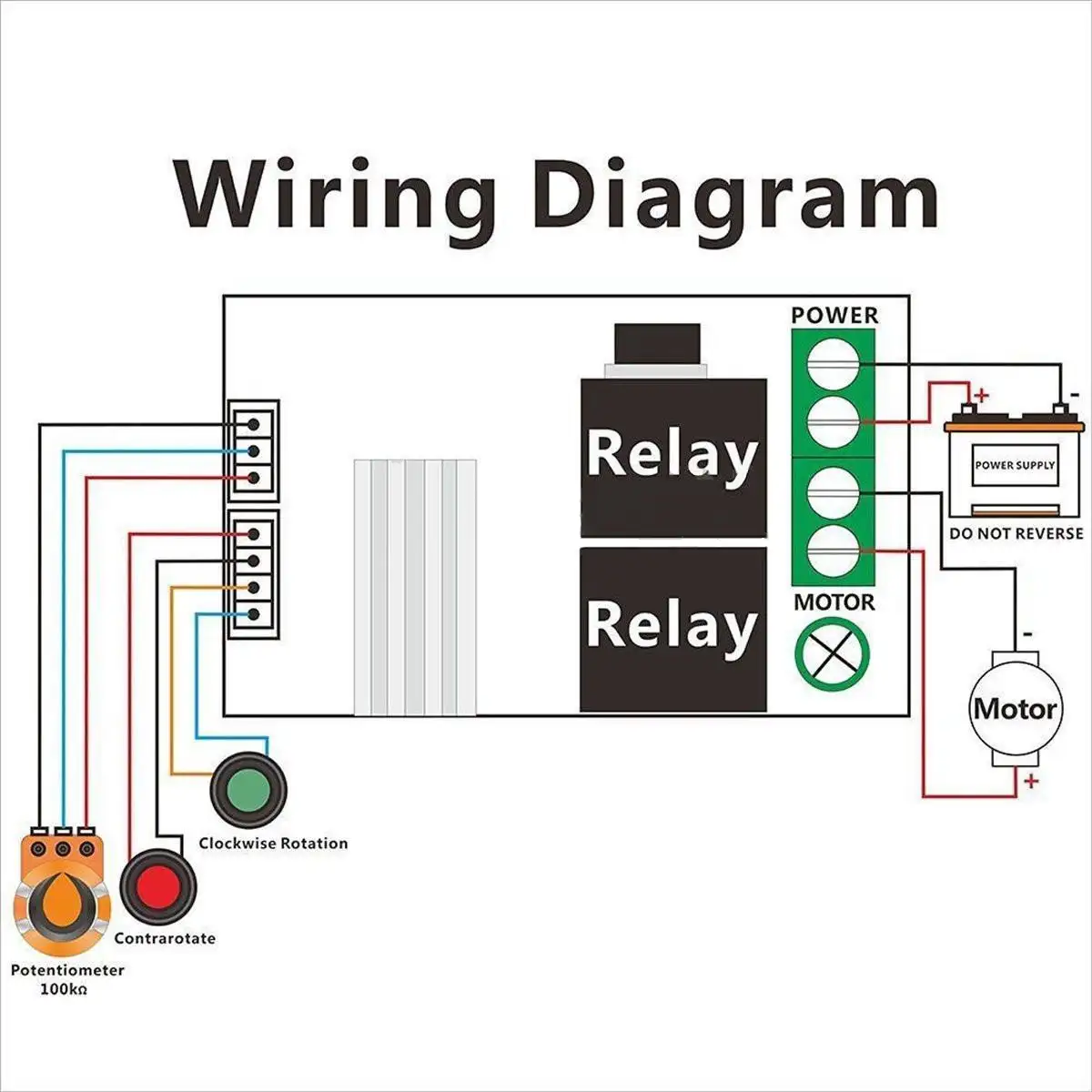

1. Connect wires refer to the "wiring diagram".
2. Turn on the power, and adjust the potentiometer.
3. The LED indicates the power up and the speed of motor.
4. Control the forward or reverse direction of DC motor by button switches.
