BK-1013
Szerencsekerék kit, 5V DC
Cikkszám: #7268
Cikkszám: #7268
Magyarországról szállítás 100% magyar cég! 100% magyar raktár!
(Bruttó) Ár:  990 Ft
(Bruttó) Ár: 990 Ft
Raktáron Raktáron
db Kosárba tesz Kosárba tesz
BK-1013
BK-1013
BK-1013
Egy 555-ös időzítőből trükkösen felépített folyamatosan lassuló oszcillátor lépteti a 4017-es johnson számlálót, mely vezérli a 10 db körben elhelyezett LED-et. A nyomógomb megnyomásakor körbe-körbe fut a LED-ek fénye, majd lassulva véletlenszerűen megáll egy számon (1-10-ig).
Tápfeszültség: 5V DC
Maximum áramfelvétel: 30mA
A készlet forrasztandó alkatrészeket tartalmaz!

Összeszerelési leírás itt található:

Szerencsekerék KIT, 5V DC

Kapcsolási rajz

Egy 555-ös időzítőből trükkösen felépített folyamatosan lassuló oszcillátor lépteti a 4017-es johnson számlálót, mely vezérli a 10 db körben elhelyezett LED-et. A nyomógomb megnyomásakor körbe-körbe fut a LED-ek fénye, majd lassulva véletlenszerűen megáll egy számon (1-10-ig).
Tápfeszültség: 5V DC
Maximum áramfelvétel: 30mA
A készlet forrasztandó alkatrészeket tartalmaz!

Beültetési ábra

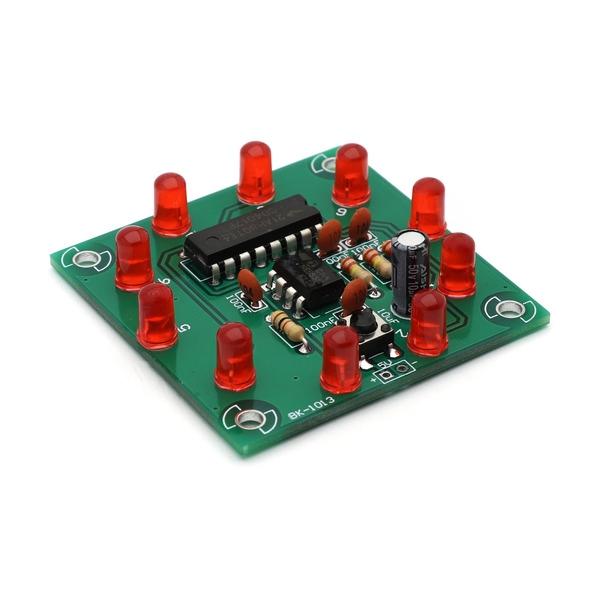

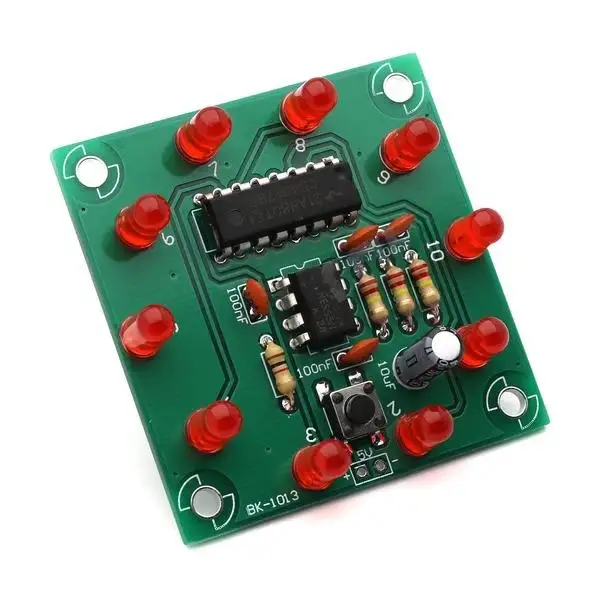

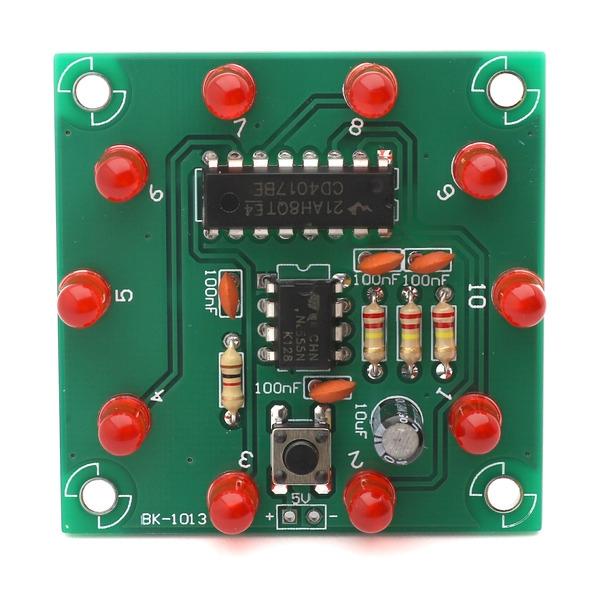

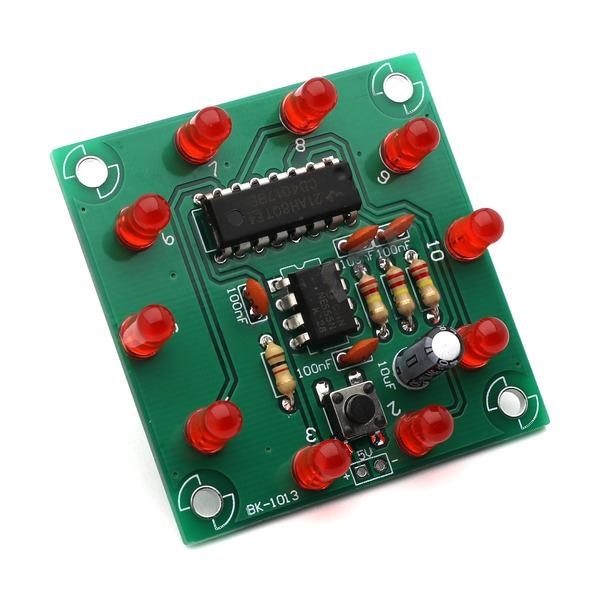

Termékfotó

Összeszerelés lépései

1


R3 1K 0.25W



R1 220K 0.25W



R2 220K 0.25W



R4 220K 0.25W





2


U1 CD4017


3


U2 NE555


4


C1 100nF
C3 100nF
C4 100nF
C5 100nF


5


SW1 TACT Switch


6


D1 RED
D9 RED
D8 RED
D7 RED
D6 RED
D5 RED
D4 RED
D3 RED
D2 RED
D10 RED


7


C2 10uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
