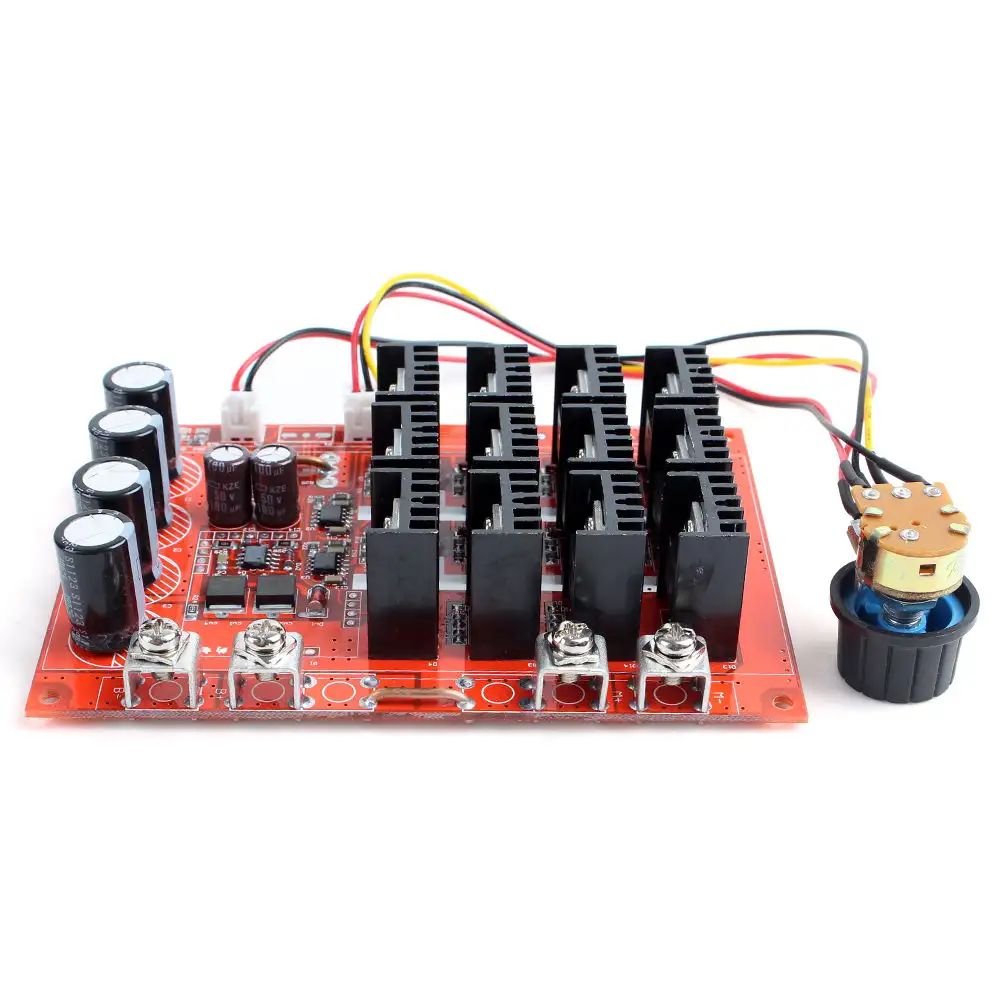

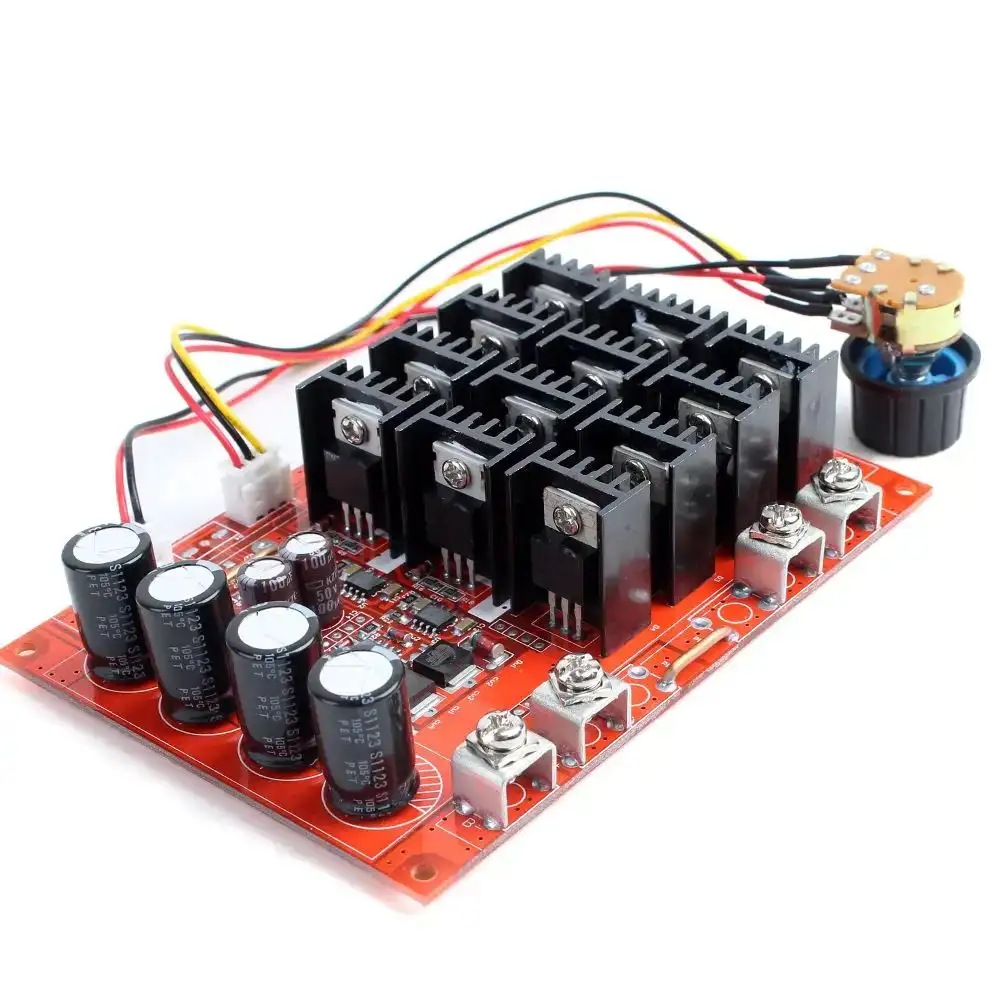

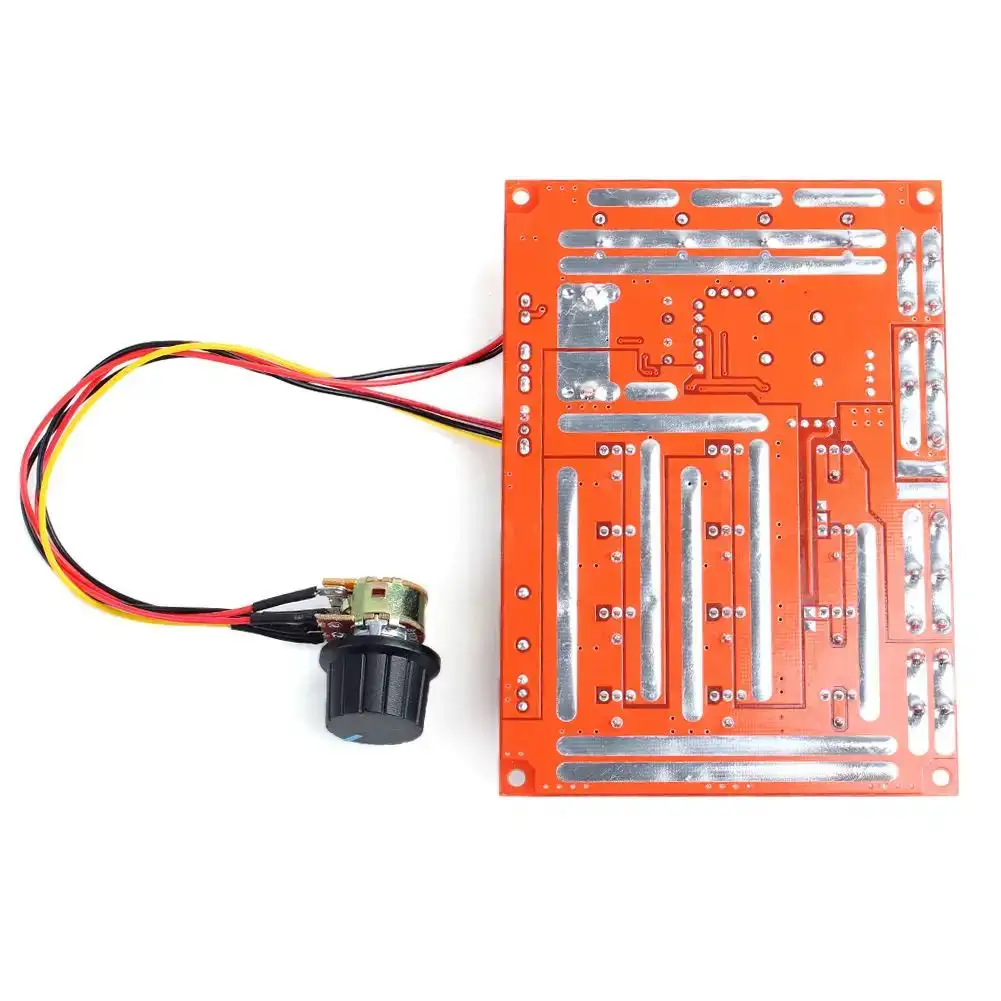

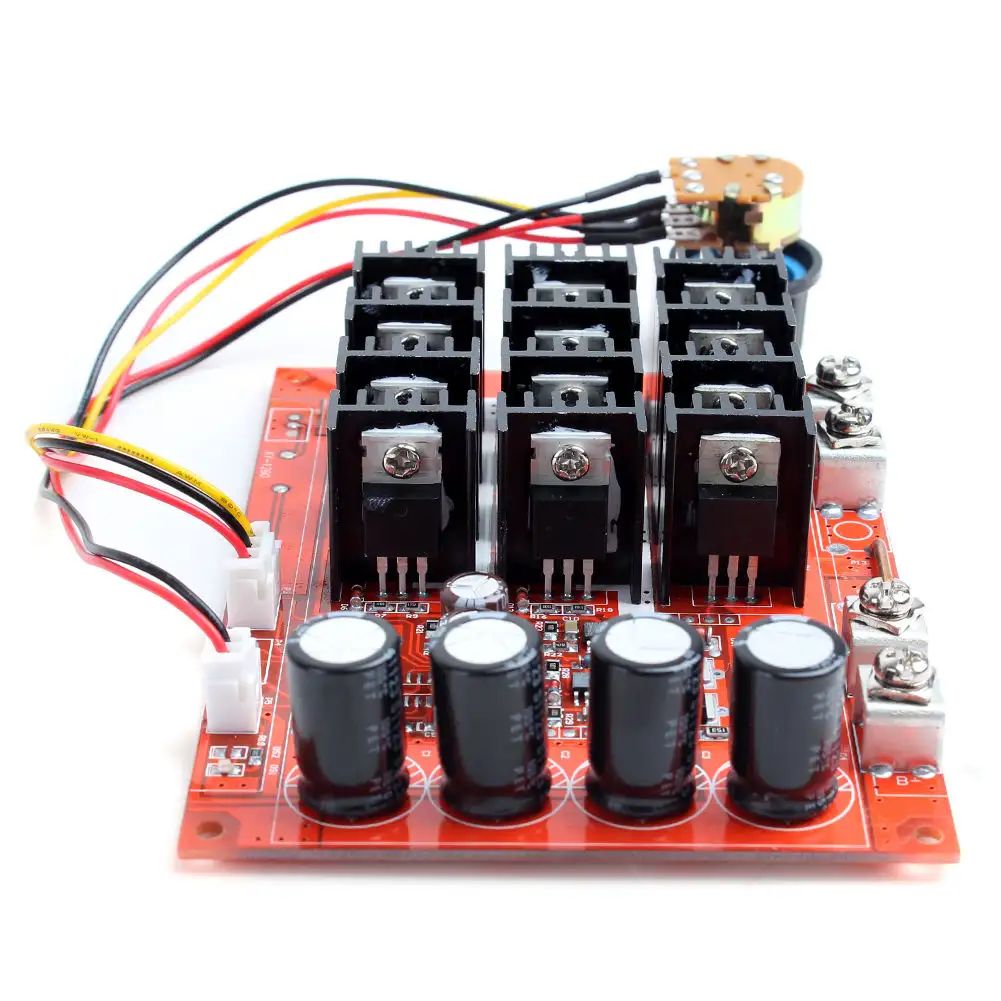

Nagy teljesítményű DC motor vezérlő áramkör
Rendelhető szerelődobozos változatban és nélküle is: #1373 és #1480 cikkszámokkal.

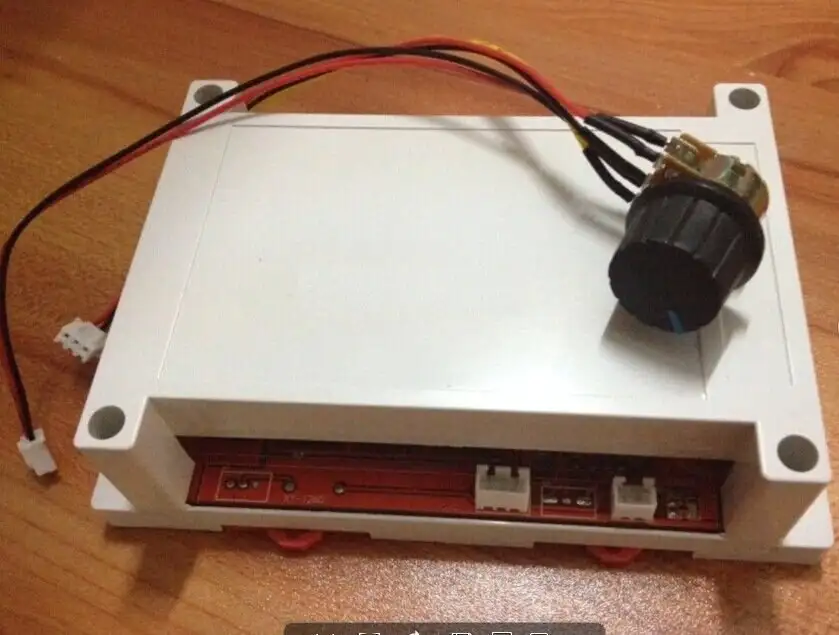

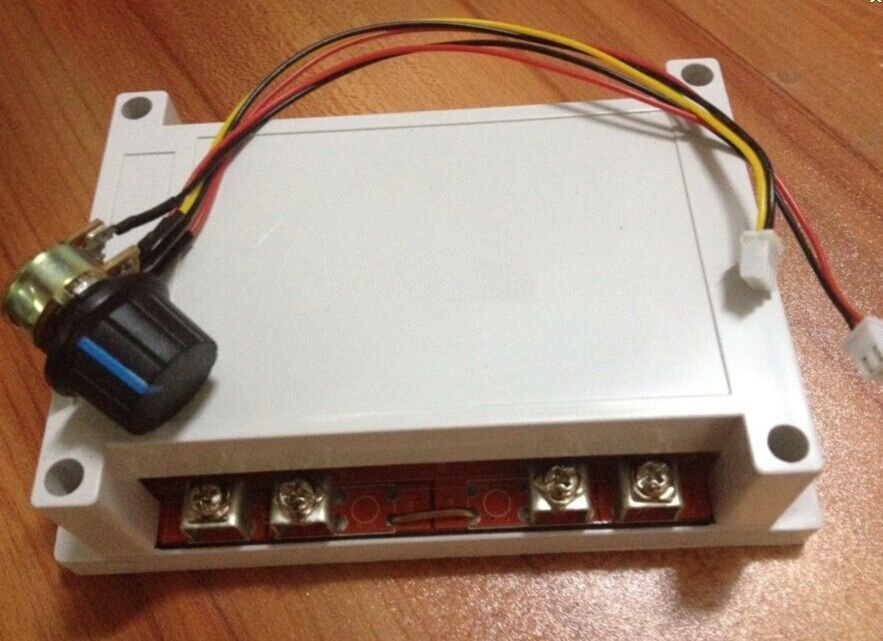

Ez a Dobozolt változat.
Kefés DC motorok szabályzására alkalmas, folytonos fokozatmentes, potméterrel állítható. Alkalmazása motorvezérlésen felül, DC fűtőelem, HHO hidrogéngenerátor, de akár világítás vezérlésére is alkalmas lehet.
Kompakt méret, széles feszültség és áram tartomány.
Példa,spcikfikus feszültségeknél: 12V: 720W; 24V: 1440W; 36V: 2160W；40V: 2400W; 50V: 3000W
Pwm moduláció: négyszögjel kimenet, ahol a kitöltési tényezővel variálható a motor sebessége.
Alkalmazási terület motorokon felül még: HHO PWM
9-50V DC Motor Speed Control, PWM
Kapcsolási frekvencia: 15Khz
Abs max: 3000W

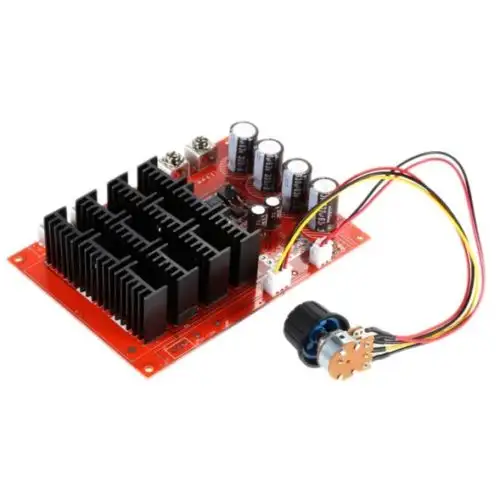

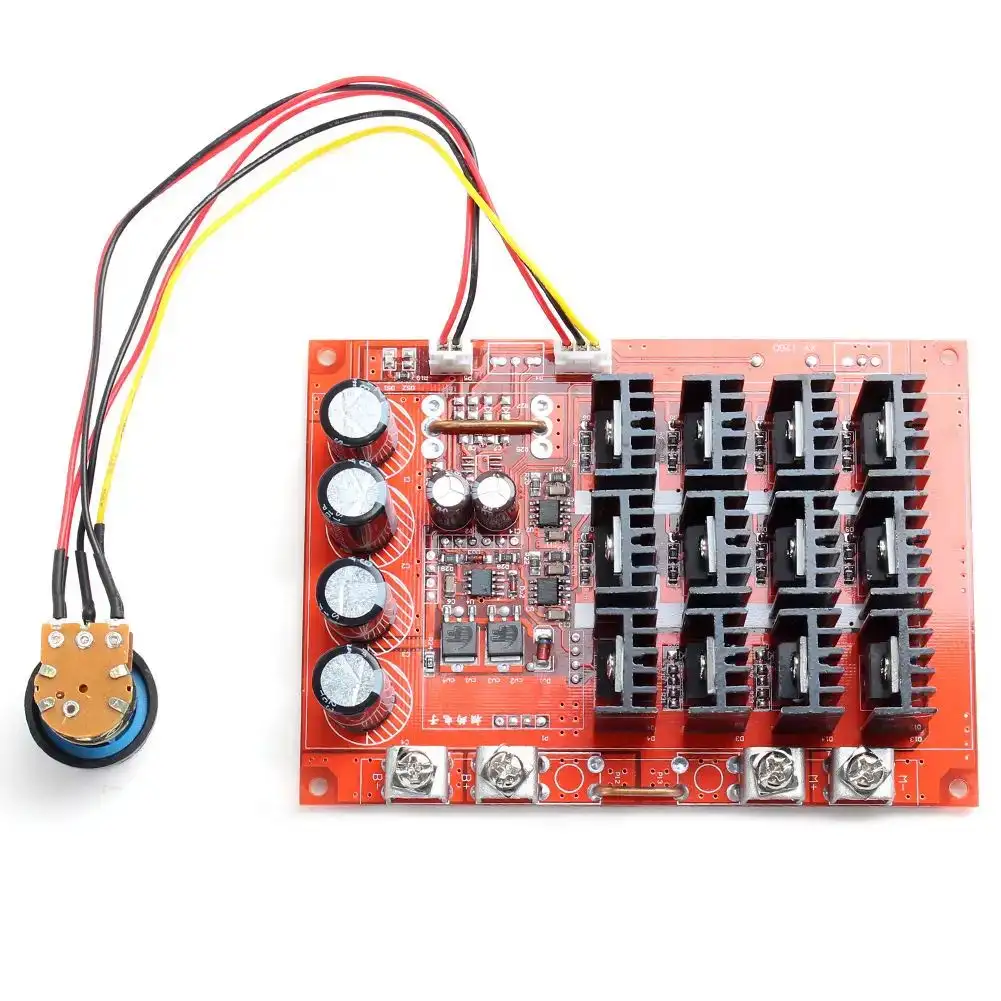

A modulon gyárilag 100k-s kivezetett 3+2 (5lábas) potméter található, ami a ki/be kapcsolást és feszültség osztást is végzi. Hasonló potméterre, kapcsolóra, potméteres gázpedálra cserélhető.
0-5V logikai jelszint oszt, ezért külső analóg bemeneti jellel (pl. PLC) is vezérelhető (0,01mA-es kimenet is elegendő).
Méretek:

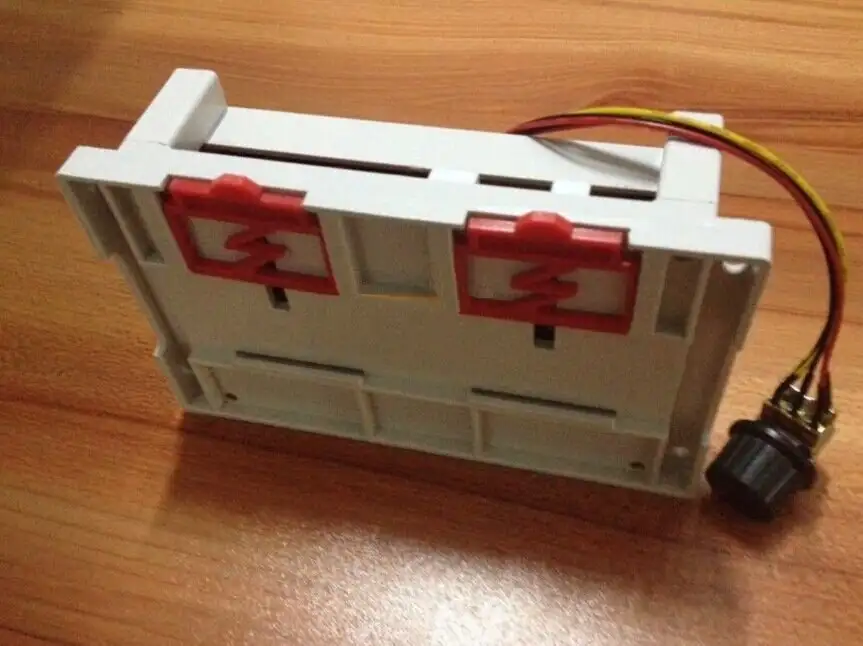

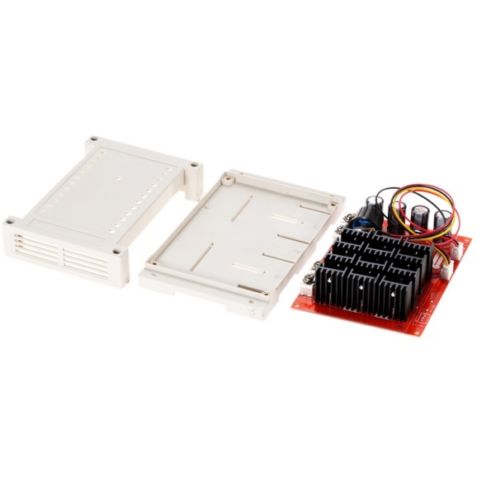

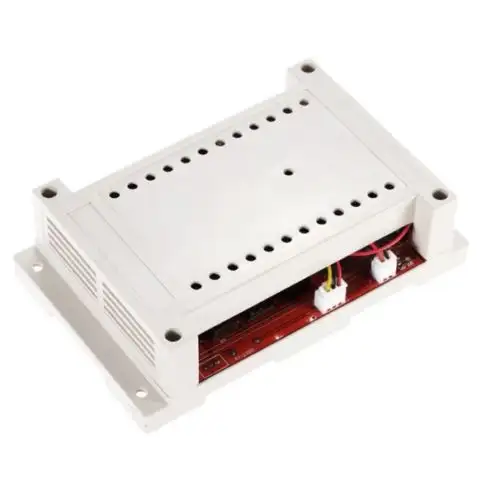

Doboz méret: 145x90x40.5 (szabvány sínre szerelhető műszerdobozban, fülek szükségesek a rögzítéshez, nem tartozék)

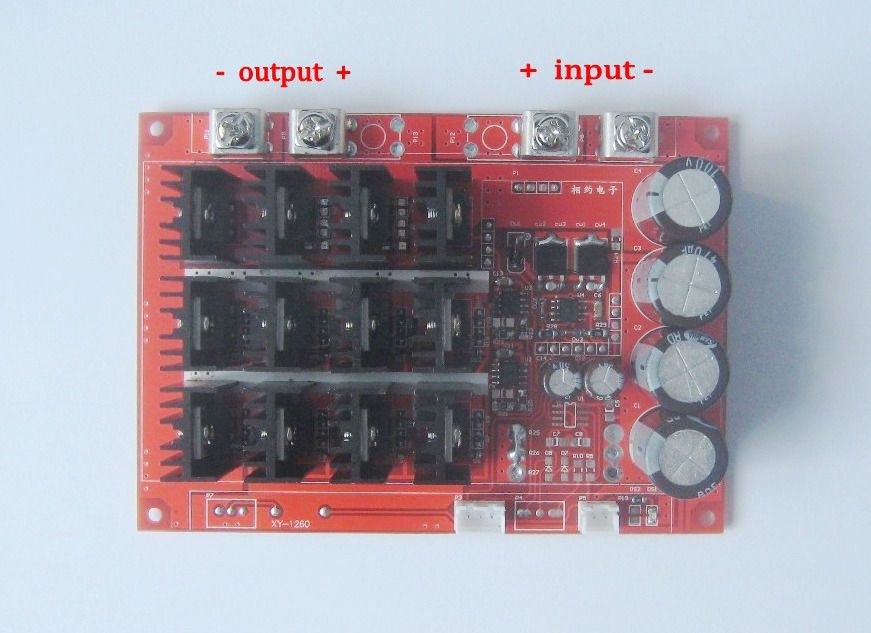

Panel méret: 120x85x25mm
Specification:
Power requirement:10-50V DC
Rated current: 50A
Abs. max current: 60A（Maximum output current）
Frequency : 15000HZ
Control Motor Power : 0.01-3000W,
12V:720W(max),24V:1440W(max)
36V:2160W(max),50V:3000W(max)
Standby current,0.04A
Regulation range:5-100%
PWM Frequency：15Khz
PCB Size:122x87x32mm
Working temperature：-20 - 40 °C
Item Size: 12 * 8.5 * 2.5cm / 4.72 * 3.35 * 0.98in
Wire Length: 19cm / 7.48in
Item Weight: 175.5g / 6.19oz (Without Cover）
Package Size: 14.5 * 9.3 * 4cm / 5.71 * 3.66 * 1.58in
Package Weight: 261.5g / 9.22oz
Felhívjuk a figylemet, hogy túlterhelésből fakadó, vagy más szakszerűtlen beavatkozás következtében keletkező meghibásodás miatt, a garanciális kötelezettségünk megszűnik!
